배관 신축이음(Expansion Joint)의 종류와 특징

안녕하세요? 쑤야레일입니다^^



오늘은 배관 신축이음의 종류와 특징에 대해 알아보도록 하겠습니다.



□ 신축이음(Expasion Joint)

: 직선거리가 긴 배관이 온도의 변화에 의해 팽창 또는 수축되면 관 접합부 및 기타 기기의 파손이 생길 우려가 있으므로 관 접합부 등에 설치하여 설비의 파손을 방지할 수 있도록 하는 이음을 말한다.



○ 신축이음의 종류

1.  슬리브형(Sleeve Type)
2. 스위블형(Swivel Type)
3. 벨로우즈형(Bellows Type)
4. 루프형(Loop Type)
5. 상온 스프링행(Cold Spring)

---

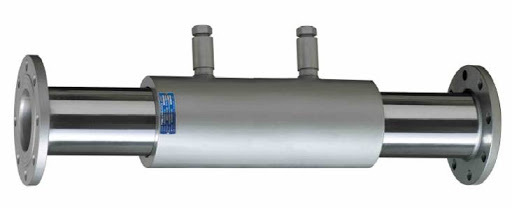

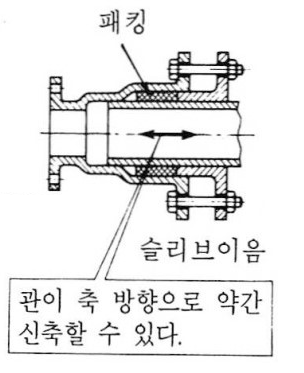

1. 슬리브형(Sleeve Type)

이음 본체 속에 미끄러질 수 있는 슬리브 파이프를 넣고 석면을 흑연으로 처리한 패킹재를 끼워 실한 신축 이음이다. 설치공간이 협소해도 사용이 가능하며, 패킹재가 파손의 우려가 있어 설치시 유지보수가 가능한 장소에 설치해야한다. 주로 난방용 배관(급탕)에 많이 사용한다.

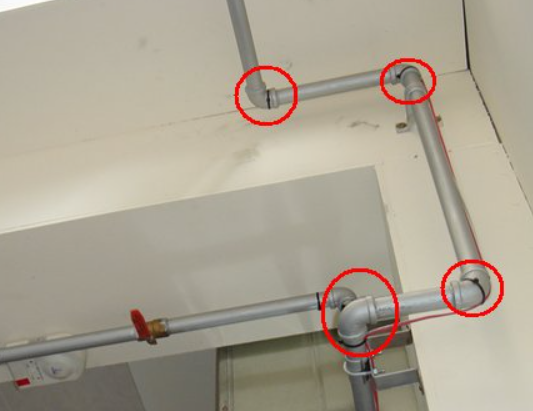

2. 스위블형(Swivel Type)

엘보를 사용해서 배관의 굴곡을 주어 신축에 의한 파손을 방지하며 저압용에서 사용한다.

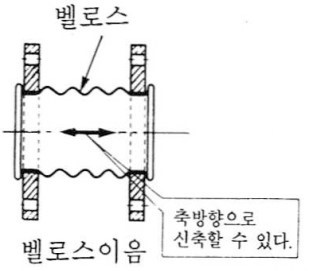

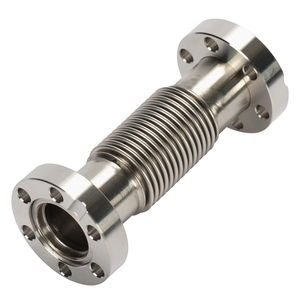

3. 벨로우즈형(Bellows Type)

밸로스를 사용하여 이음하여 주로 보일러 또는 스팀 배관에 사용되며 높은 고압에는 적합하지 않다.



※ 벨로스 : 금속판(주로 스테인리스강)의 얇은 강을 파형 단면이 되도록 형성한 원통·원판 형태이기 때문에 신축성이 좋고 꼬이는 방향의 변형이 어려우므로 관이나 압력 스위치의 수압부 등에 사용된다. 또 기밀성이 요구되는 밸브 등의 가동부분에도 사용된다.

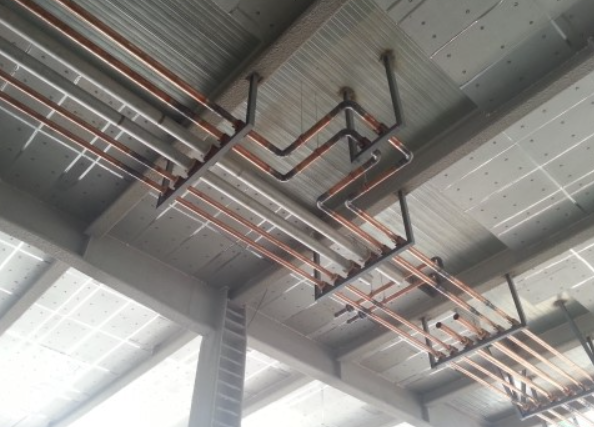

4. 루프형(Loop Type)(=신축곡관)

신축곡관이라고도 하며 설치공간을 많이 차지하고, 자체응력이 발생하지만 누설이 없고 고온고압 옥외배관에 사용 가능하다. 아파트 외벽 가스용으로도 많이 사용된다.



5. 상온 스피링형(Cold Spring)(=콜드스프링)

배관이 열팽창할 경우에 응력이 경감되도록 미리 늘어날 여유만큼 시공하는 방법
